タッチパネル・システムズ株式会社

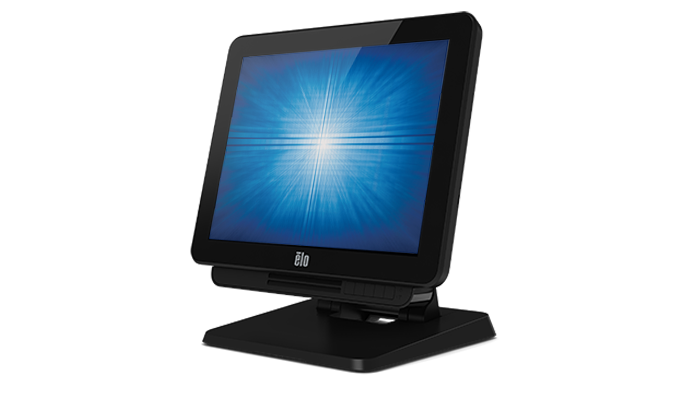

製品特長

  • LCDタッチモニターとPCを一体にした、接続・設定不要なコンパクトデザイン。
  • タッチパネルは入力方法を選ばず操作可能な5線式抵抗膜方式。
  • タッチモニターとPC との接続は不要。
  • タッチパネルドライバのインストール・設定済み。
  • OSはWindows 10
  • 【OSについてのご注意】
    ※本製品のOSのライセンスは組み込み製品向けのライセンスです。OSのインストールメディアは付属しておりませんが、レストアイメージがストレージに保存されています。
    レストア(システムリカバリー)の手順はこちら
製品名 ESY15X2-7UWA-1-ST-NB-4G-1S-W1-64-BK
製品コード E287522
OS Windows 10 (64bit)
タッチパネル 5線式抵抗膜方式
タッチ点数 1点

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ESY15X2-7UWA-1-ST-NB-4G-1S-W1-64-BK(E287522)
外形寸法(スタンド有)
365mm(W)×337mm(H)×252mm(D)
外形寸法(スタンド無)
365mm(W)×312mm(H)×62mm(D)
重量
約7.5kg(スタンド有)
約4.8kg(スタンド無)
本体色
ブラック
チルト角度
スタンド固定ポジション/ 角度
High ポジション/ -5~70°
Low ポジション/ 45~70°
電源・消費電力
AC100V~240V、50/60Hz、33W(Typ.)
使用・保存温度範囲
使用時:0~35℃
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH
保存時及び輸送時:5~95%RH(結露なきこと)
規格
VCCIクラスB、CCC、China RoHS、UL60950-1、FCC Part15クラスB、c-UL、ICES-003クラスB、CEクラスB、RoHS、WEEE、C-tickクラスB、IEC60950-1、国際エネルギースタープログラムver 6.1

タッチパネル部

方式
5線式抵抗膜方式
タッチ点数
1点
表面処理
アンチグレア

表示部

液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
1024×768
表示エリア
304.1mm(H)×228.1mm(V)(15.0型)
表示色
1620万色
輝度
240cd/㎡(タッチパネル装着時の標準値)
OSD
対応
コントラスト比
800:1(標準値)
視野角
上下150°、左右160°(コントラスト比10以上での標準値)

コンピューター部

CPU
Intel Celeron 2GHz J1900
ストレージ
2.5インチ SATA SSD 128GB
メモリ
4GB 1600MHz DDR3L SODIMM
無線LAN (WiFi)
802.11 b/g/n 2.4GHz 対応(電波法適合モジュール)
Bluetooth
BT 4.0 対応(電波法適合モジュール)
スピーカー
2W×2(ステレオ)
OS
Windows 10 IoT Enterprise 64-bit
【OSについてのご注意】
※本製品のOSのライセンスは組み込み製品向けのライセンスです。OSのインストールメディアは付属しておりませんが、レストアイメージがストレージに保存されています。
レストア(システムリカバリー)の手順はこちら

インターフェース

本体
D-sub9 シリアルポート×1
RJ-45シリアルポート×1
VGA出力ポート×1
USBタイプA×6 (I/O パネル×4、ヘッド部底面×2)
LAN RJ-45 Ethernet×1
LINE-OUT(3.5mm)×1、MIC-IN(3.5mm)×1

※外部接続機器との整合・動作確認はお客様の責任において実施していただく必要があります。

付属品

標準付属品
AC電源ケーブル(3ピン、長さ1.8m、PSE品、IEC60320-1 C5コネクタ)
3P-2P変換アダプター(PSE品)
ACアダプター(PSE適合、DCケーブル長さ1.8m、7.4/5.1φプラグ、IEC60320-1 C6インレット)
シリアルケーブル(RJ-45 Dsub9 オス、長さ0.3m)
ケーブルカバー用ネジ(M3)
クイックインストールガイド(英文)
注意書き
