製品特長

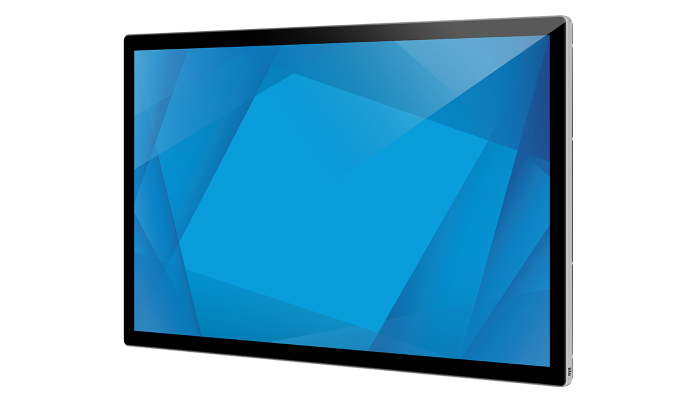

  • デジタルサイネージ用途に最適な大型ワイドタッチモニター。
  • モニターは最大解像度1920×1080のフルHD対応42.0型ワイドTFT-LCDを採用。
  • 縦表示・横表示いずれにも対応し、壁掛けも可能。
  • タッチパネルは投影型静電容量方式を採用。
  • 投影型静電容量方式は、弊社での追加作業(有料)でタッチスルーに設定変更することにより、手袋越しのタッチ操作が可能。※設定変更作業は製品注文の際に申し込みが必要。
  • アナログ、HDMIおよびDisplay Portの映像信号に対応。
  • 他社製サイネージプレイヤーでも利用可能。
    (動作検証済みハードウェア)


  • UL 等の安全規格、VCCIやCEマーキング等のEMC規格に適合。
  • 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
  • タッチパネルの耐衝撃性については、鋼球落下試験 500g/1.3mで破損なし。
    備考)複数サンプルの試験結果によるもので、製品の強度を保証するものではありません。
製品名 ET4202L-2UWA-0-MT-ZB-GY-G
製品コード E222372
タッチパネル 投影型静電容量方式
タッチ点数 最大10点(タッチスルー設定時は2点)

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET4202L-2UWA-0-MT-ZB-GY-G(E222372)
本体色
約21kg
電源
ブラック
消費電力
AC100~240V、50/60Hz
タッチパネル通信接続
85W(最大)
映像信号入力接続
USB タイプB(レセプタクル)
アナログRGB ミニD-Sub15ピン(メス)、HDMIタイプA 19ピン(メス)、Display Port20ピン(メス)
使用・保存温度範囲
使用時:0~40℃ ※ただし上向き(チルト角度が0~45°)または下向き(天井に取り付け)で使用する場合、およびオプションのコンピューターモジュールを用いる場合は0~35°
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~95%RH(結露なきこと)
規格
VCCIクラスA、CCC、China RoHS、BIS、RCM、FCCクラスA、UL60950-1、c-UL/CSA C22.2 No.60950-1、IC
保証
3年間
スピーカー
5W×4

タッチパネル部

方式
投影型静電容量方式
タッチ点数
最大10点(タッチスルー設定時は2点。ただしタッチスルー設定は弊社での追加作業(有料)となるため、製品注文の際に申し込みが必要。)
タッチパネルドライバ
Windows 7以降の場合インストール不要。
※ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバをご使用下さい。
※投影型静電容量方式はVistaには対応していません。
表面処理
クリア
通信
USB

表示部

画面サイズ
42.0型
アスペクト比
16:9
液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
1920×1080
表示エリア
930.24mm(H)×523.26mm(V)(42.0型)
画像ピッチ
0.4845mm×0.4845mm
表示色
1677万色
輝度
430cd/㎡(タッチパネル装着時の標準値)
OSD
対応
映像入力
アナログRGB、HDMI、Display Port
アナログ同期信号
セパレート、コンポジット(H/V)、SOG
デジタル信号
HDMI 規格ver.1.3 準拠 HDCP 対応、Display Port ver1.1a準拠 DPCP対応
コントラスト比
4000:1(標準値)
視野角
上下左右各89°(コントラスト比10以上での標準値)
プラグアンドプレイ
VESA DDC2B 適合

付属品

標準付属品
・ACケーブル(3ピン、長さ1.8m、IEC60320-1 C5コネクタ、PSE、黒)
・3P-2Pアダプタ(PSE)
・HDMIケーブル(1.8m)
・USBケーブル(タイプBプラグ-タイプAプラグ、長さ1.8m)
・リモートOSDスイッチ(E483757、ケーブル長さ約1.5m)
・オーディオケーブル(1.8m)
・注意書き(日本語)
・クイックインストールガイド(英語)
・EU用エネルギーラベル

壁掛け金具/スタンド

日本フォームサービス、ハヤミ工産、エスディエスにて、弊社製品に対応する金具、スタンド各種を取り扱っております。
日本フォームサービス株式会社
ハヤミ工産株式会社
エスディエス株式会社
詳しい製品情報やご購入につきましては、各社に直接お問い合わせ下さい。

対応OS

各種資料/図面ダウンロード

ユーザーマニュアル
ダウンロード
保守サービス対象製品
保守サービスに関して
タッチパネル・ドライバ
ダウンロードページへ
動作検証済みハードウェア
動作検証済みハードウェアページへ

出荷時期により、パッケージ内容の一部が変更になることがございますのでご注意ください。
製品の仕様および外観は予告なく変更する場合があります。
写真は一部合成をしています。
