製品特長

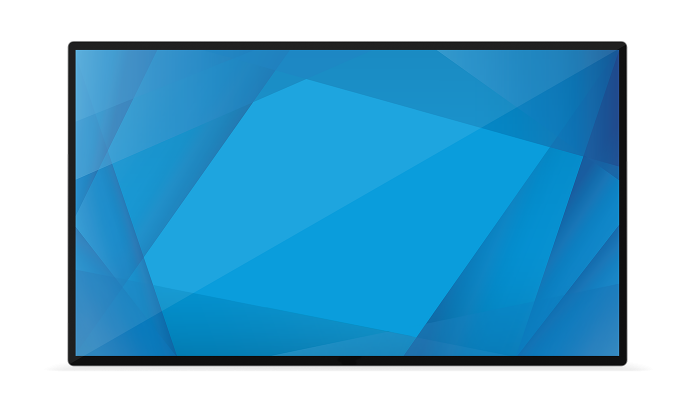

  • デジタルサイネージ用途に最適な大型ワイドタッチモニター。
  • モニターは最大解像度1920×1080のフルHD対応54.6型ワイドTFT-LCDを採用。
  • 縦表示・横表示いずれにも対応し、壁掛けも可能。
  • タッチパネルは赤外線走査方式を採用。
  • アナログ、HDMIおよびDisplay Portの映像信号に対応。
  • 他社製サイネージプレイヤーでも利用可能。
    (動作検証済みハードウェア)
  • UL 等の安全規格、VCCIやCEマーキング等のEMC規格に適合。
  • 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
  • タッチパネルの耐衝撃性については、鋼球落下試験 500g/1.3mで破損なし。
    備考)複数サンプルの試験結果によるもので、製品の強度を保証するものではありません
製品名 ET5502L-9UWA-0-MT-GY-G
製品コード E218847
タッチパネル 赤外線走査方式
タッチ点数 最大20点
※製品納入時について:製品を納入する際は軒下渡しが基本となります。
(特殊な設置、納品環境の場合は、営業窓口までご相談願います。業者を紹介いたしますので、その業者と直接交渉をお願い致します。)

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET5502L-9UWA-0-MT-GY-G(E218847)
外形寸法
1282.7mm(W)×753.5mm(H)×62.9mm(D)
フロントベゼル:あり
重量
約34kg
本体色
ブラック
電源
AC100~240V、50/60Hz
消費電力
87.7W(最大)
タッチパネル通信接続
USB タイプB(レセプタクル)
映像信号入力接続
アナログRGB ミニD-Sub15ピン(メス)、HDMIタイプA 19ピン(メス)、Display Port20ピン(メス)
使用・保存温度範囲
使用時:0~40℃ ※チルト角度が0~45°の場合。チルト角度45°~90°および下向き(チルト角度-15°~0°)で使用する場合は0~35℃
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~95%RH(結露なきこと)
規格
VCCIクラスA、CCC、China RoHS、RCM、BIS、KC、FCC、UL、c-UL/CSA、IC、CE、RoHS、WEEE、IEC62368-1
保証
3年間
スピーカー
5W×4

タッチパネル部

方式
赤外線走査方式
※注:制限事項について
Windows Touch用ドライバをマウスエミュレーションの設定で使用した場合、同じ場所をタッチし続けると2~3秒でアンタッチ(マウス・ボタン・アップ)になり、ボタンを押し続けるなどの操作ができません。
お客様が使用されるアプリケーションにて上記制限事項が問題となる場合はお問い合わせ下さい。
・Windows Touch用タッチパネル・ドライバはこちらからダウンロード可能です。
・マウスエミュレーションの設定についてはこちらをご参照ください。
タッチ点数
最大20点
タッチパネルドライバ
Windows 7以降の場合インストール不要。
※ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバをご使用下さい。
表面処理
クリア
通信
USB

表示部

画面サイズ
54.6型
アスペクト比
16:9
液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
1920×1080
表示エリア
1209.6mm(H)×680.4mm(V)(54.6型)
画像ピッチ
0.63mm×0.63mm
表示色
1677万色
輝度
405cd/㎡(タッチパネル装着時の標準値)
OSD
対応
映像入力
アナログRGB、HDMI、Display Port
アナログ同期信号
セパレート、コンポジット(H/V)、SOG
デジタル信号
HDMI 規格ver.1.3 準拠 HDCP 対応、Display Port ver1.1a準拠 DPCP対応
コントラスト比
1100:1(標準値)
視野角
上下左右各89°(コントラスト比10以上での標準値)
プラグアンドプレイ
VESA DDC2B 適合

付属品

標準付属品
・ACケーブル(3ピン、長さ1.8m、IEC60320-1 C5コネクタ、PSE、黒)
・3P-2Pアダプタ(PSE)
・HDMIケーブル(1.8m)
・USBケーブル(タイプBプラグ-タイプAプラグ、長さ1.8m)
・リモートOSDスイッチ(E483757、ケーブル長さ約1.5m)
・オーディオケーブル(1.8m)
・注意書き(日本語)
・クイックインストールガイド(英語)
・EU用エネルギーラベル

壁掛け金具/スタンド

エスディエス、ハヤミ工産、日本フォームサービスにて、弊社製品に対応する金具、スタンド各種を取り扱っております。
エスディエス株式会社
ハヤミ工産株式会社
日本フォームサービス株式会社
詳しい製品情報やご購入につきましては、各社に直接お問い合わせ下さい。
