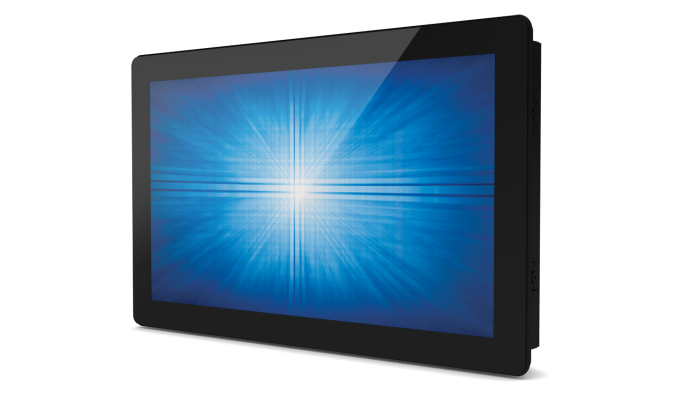

15.6型ワイド産業用組込みタッチモニター(1593L)
製品特長
- 解像度1366×768の15.6型ワイドLCDパネルと超音波表面弾性波方式タッチパネル、または投影型静電容量方式タッチパネルを内蔵した筐体に組込みやすいタッチモニター。
- 投影型静電容量方式はタッチスルーに設定変更することにより、手袋越しのタッチ操作が可能。
- RS-232C接続タイプおよびUSB接続タイプのタッチコントローラ機能を内蔵。
(投影型静電容量方式タッチパネルはUSBのみ) - UL、IECなどの安全規格、VCCI、FCCおよびCEマーキングなどのEMI規格に適合。
- アナログRGBとDisplay PortおよびHDMIの映像信号に対応。
- コンバーター(オプション)により産業機器で用いられるDC24V電源でも動作可能。
- VESA physical mount 規格75mmに準拠
- 産業用途を想定した長寿命設計。
・国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
・長寿命LEDバックライトを採用。(個別の仕様についてはお問い合わせ下さい。) - 投影型静電容量方式モデルの耐静電気性能は直接8kV/気中27kV(GLI 規格準拠)。

製品名 | ET1593L-2UWB-0-MT-ZB-NPB-G | ET1593L-8CWB-0-ST-NPB-G | |
---|---|---|---|
製品コード | E331799 | E329636 | |
タッチパネル | 投影型静電容量方式 | 超音波表面弾性波方式 | |
タッチ点数 | 最大10点 (タッチスルー設定時は2点) | 1点 |
※ ACアダプタは別売りです。詳細はこちら

3年間の無償保証を提供
製品仕様
一般仕様
- 製品名
- ET1593L-2UWB-0-MT-ZB-NPB-G(E331799)
ET1593L-8CWB-0-ST-NPB-G(E329636) - 外形寸法
- ET1593L-2UWB-0-MT-ZB-NPB-G
394.7mm(W)×242mm(H)×43.4mm(D) ※周囲のフォーム材を除く
フロントベゼル:なし
ET1593L-8CWB-0-ST-NPB-G
376.8mm(W)×221.1mm(H)×46.3mm(D)
フロントベゼル:あり(ミニベゼル) ※ミニベゼルとは - 重量
- 約3kg
- 電源
- DC12V(AC アダプター使用時:AC100~240V、50/60Hz)
- 消費電力
- 18W(最大)
- 電源接続
- AC アダプター用DC ジャック(5.50φ/ 2.10φ)
- タッチパネル接続
- ET1593L-2UWB-0-MT-ZB-NPB-G
USB タイプB(レセプタクル)
ET1593L-8CWB-0-ST-NPB-G
USB タイプB(レセプタクル)、RS-232C(D-sub9ピン) - 映像入力
- アナログRGB ミニD-sub15ピン(メス)、デジタルDisplay Port 20ピン(メス)、デジタルHDMIタイプA 19ピン(メス)
- 使用・保存温度範囲
- 使用時:0~40℃
保存時:-20~60℃ - 使用・保存湿度範囲
- 使用時:20~80%RH(結露なきこと)
保存時:10~95%RH(結露なきこと) - 規格
- VCCIクラスB、CCC、China RoHS、KC、BSMI、UL、FCCクラスB、c-UL、ICES-003クラスB、CEクラスB、RoHS、WEEE、UKCA、C-tickクラスB(RCM)、IEC62368-1
タッチパネル部
- 方式
- ET1593L-2UWB-0-MT-ZB-NPB-G
投影型静電容量方式
ET1593L-2UWB-0-MT-ZB-NPB-G
超音波表面弾性波方式 - タッチ点数
- ET1593L-2UWB-0-MT-ZB-NPB-G
最大10点(タッチスルー設定時は2点)
ET1593L-2UWB-0-MT-ZB-NPB-G
1点 - タッチパネルドライバ
- ET1593L-2UWB-0-MT-ZB-NPB-G
Windows Vista 以降の場合インストール不要。
ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバv.6.8.0以上をご使用下さい。
ET1593L-2UWB-0-MT-ZB-NPB-G
各OSに対応した弊社ドライバのインストールが必要 - 表面処理
- クリア
- 通信
- ET1593L-2UWB-0-MT-ZB-NPB-G
USB
ET1593L-2UWB-0-MT-ZB-NPB-G
RS-232C及びUSB
表示部
- 液晶表示(駆動)方式
- TFTアクティブマトリックス方式
- 推奨解像度
- 1366×768
- 表示エリア
- 344.1mm(H)×193.5mm(V)(15.6型)
- 画素ピッチ
- 0.252mm(H)×0.252mm(V)
- 表示色
- 1677万色
- 輝度
- 270cd/㎡(タッチパネル装着時の標準値)
- OSD
- 対応
- アナログ同期信号
- セパレート、コンポジット(H/V)、SOG
- デジタル信号
- Display Port ver1.1a準拠 DPCP対応、HDMI 規格ver.1.3 準拠 HDCP 対応
- コントラスト比
- 500:1(標準値)
- 視野角
- 上下160°、左右160°(コントラスト比10以上での標準値)
- プラグアンドプレイ
- VESA DDC2B 適合
付属品
- 標準付属品
- アナログRGB ケーブル(ミニD-sub15 ピン、オス-オス、長さ1.8m)
USB ケーブル(タイプB プラグ-タイプA プラグ、長さ1.8m)
HDMI ケーブル(19 ピンオス-19 ピンオス、長さ1.8m)
RS-232C ケーブル(D-sub9 ピン、オス-メス、長さ1.8m、ストレート)※投影型静電容量タッチパネルには付属しません。
リモートOSDスイッチ(製品コード:E483757)
タッチモニタークイックスタートガイド及びタッチモニタ-説明書
側面取り付け用金具とネジ
対応OS
対応表示モード(プリセットモード)
- 解像度
- 垂直周波数(Hz)
- 720×400
- 70
- 640×480
- 60
- 800×500
- 60
- 800×600
- 56, 60
- 1024×768
- 60
- 1280×800
- 60
- 1280×1024
- 60
- 1366×768
- 60
