タッチパネル・システムズ株式会社

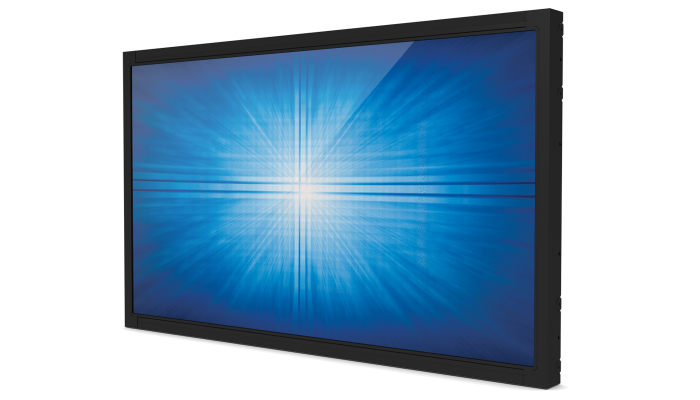

製品特長

  • デジタルサイネージ用途にもお使いいただける大型ワイドタッチモニター。(注:IDS用コンピューターモジュールを取り付けることはできません)
  • タッチパネルは最大2点タッチに対応し美しい画像と優れた耐久性を誇る超音波表面弾性波方式、または最大10点タッチに対応した投影型静電容量方式から選択可能。
  • 投影型静電容量方式は、弊社での追加作業(有料)でタッチスルー(ガラス・手袋)に設定変更することにより、6mm厚のガラス越し・軍手などの手袋越しのタッチ操作が可能。※設定変更作業は製品注文の際に申し込みが必要。
  • モニターは最大解像度1920×1080のフルHD対応の31.5型ワイドTFT-LCDを採用。
  • 筐体に組込み易くしたメタルエンクロージャータイプ。
  • VESA Physical Mount規格400mm×200mmに準拠した取り付けが可能。
  • タッチパネルはUSB接続。
  • 超音波表面弾性波方式のタッチパネル部は高さ1.3mからの0.5kgの鋼球落下試験で破損なし。(IEC60950-1 に準拠した社内試験による)
  • UL等の安全規格、VCCIやCEマーキング等のEMC規格に適合。
  • 産業用途を想定した長寿命設計。
    国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
    長寿命LEDバックライトを採用。(個別の仕様についてはお問い合わせ下さい。)
製品名 ET3243L-2UWA-0-MT-W-D-NL ET3243L-8UWB-0-MT-D-G
製品コード E304029 E326202
タッチパネル 投影型静電容量方式 超音波表面弾性波方式
タッチ点数 最大10点
(タッチスルー設定時は2点)
最大2点

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET3243L-2UWA-0-MT-W-D-NL(E304029)
ET3243L-8UWB-0-MT-D-G(E326202)
外形寸法
ET3243L-2UWA-0-MT-W-D-NL
747mm(W)×453mm(H)×55mm(D)

ET3243L-8UWB-0-MT-D-G
736mm(W)×443mm(H)×58mm(D)
重量
ET3243L-2UWA-0-MT-W-D-NL
約12.2kg

ET3243L-8UWB-0-MT-D-G
約12.3kg
電源
AC100~240V、50/60Hz
消費電力
55W(最大)
タッチパネル通信接続
USB タイプB(レセプタクル)
映像信号入力接続
アナログRGB ミニD-sub15ピン(メス)、HDMIタイプA 19ピン(メス)
使用・保存温度範囲
使用時:0~40℃
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~90%RH(結露なきこと)
規格
VCCIクラスA、CCC、China RoHS、KC、BSMI、UL、FCCクラスA、c-UL、IC-A、CE-A、RoHS、WEEE、C-tick-A(RCM)、IEC62368-1
保証
3年間

タッチパネル部

方式
ET3243L-2UWA-0-MT-W-D-NL
投影型静電容量方式

ET3243L-8UWB-0-MT-D-G
超音波表面弾性波方式
タッチ点数
ET3243L-2UWA-0-MT-W-D-NL
最大10点(タッチスルー設定時は2点。ただしタッチスルー設定は弊社での追加作業(有料)となるため、製品注文の際に申し込みが必要。)

ET3243L-8UWB-0-MT-D-G
最大2点
タッチパネルドライバ
ET3243L-2UWA-0-MT-W-D-NL
Windows7 以降の場合インストール不要。
但し、マウスエミュレーションモードで使用する場合などは、弊社デジタイザー用タッチドライバソフトをご使用下さい。

ET3243L-8UWB-0-MT-D-G
各OSに対応した弊社ドライバのインストールが必要
表面処理
クリア
通信
USB

表示部

画面サイズ
31.5型
アスペクト比
16:9
液晶表示(駆動)方
TFTアクティブマトリックス方式
最大解像度
1920×1080
表示エリア
698.4mm(H)×392.85mm(V)(31.5型)
画像ピッチ
0.3637mm×0.3637mm
表示色
1677万色
輝度
ET3243L-2UWA-0-MT-W-D-NL
382cd/㎡

ET3243L-8UWB-0-MT-D-G
450cd/㎡
OSD
対応
映像入力
アナログRGB、HDMI
アナログ同期信号
セパレート、コンポジット(H/V)、SOG
アナログ同期信号範囲
水平:31.5~80kHz、垂直:47~63Hz
※同期信号が上記範囲内でも、表示可能信号モード以外では正常に表示できない場合があります。詳細はお問い合わせください。
デジタル信号
HDMI規格Rev.1.3準拠、HDCP対応
コントラスト比
3000:1(標準値)
視野角
上下左右各89°(コントラスト比10以上での標準値)
プラグアンドプレイ
VESA DDC2B 適合

付属品

標準付属品
アナログRGBケーブル(ミニD-sub15ピン、オス-オス、長さ1.8m)
デジタル映像信号用ケーブル(HDMIケーブル、1.8m)
USBケーブル(タイプBプラグ-タイプAプラグ、長さ1.8m)
ACケーブル(PSE適合、1.8m、C13コネクタ)
3P-2Pアダプタ(PSE適合)
取付用ブラケットキット
超音波表面弾性波方式:ブラケット8個、M4ネジ(長さ5mm)16個
※投影型静電容量方式はオプション品(製品コード:E312503)
OSDスイッチ(ケーブル長さ1.5m、RJ-45、部品番号E483757)
タッチモニター注意書及びEUエネルギーラベル
クイックスタートガイド(英語版)

対応OS

対応表示モード

解像度
垂直同期 周波数(Hz)
640×480
60
800×600
56、60
800×500
60
1024×768
60
1280×720
60
1280×960
60
1280×1024
60
1360×768
60
1366×768
60
1440×900
60
1600×1200
60
1680×1050
60
1920×1080
60
