タッチパネル・システムズ株式会社

製品特長

  • タッチパネルは最大10点タッチに対応した投影型静電容量方式。
  • タッチスルーに設定変更することにより、手袋越しのタッチ操作が可能。

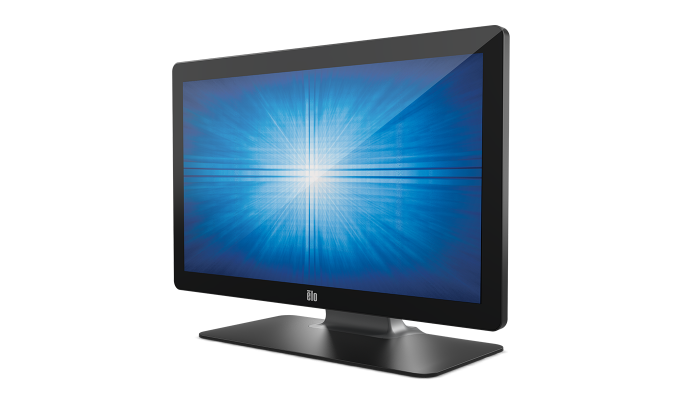

  • モニターは21.5型ワイドTFT-LCDを採用、チルトスタンドを取外しても使用可能。VESA physical mount 規格 100mmに対応。(図面ダウンロード)
  • フロントベゼルのない「ゼロベゼル」設計。
  • USBハブ機能あり(USB 2.0タイプA×1ポート装備)
  • 情報処理機器規格(IEC62368-1)、VCCI、FCC 及びCEマーキングなどのEMI 規格に適合。
  • 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
製品名 ET2202L-2UWA-0-BL-G
製品コード E351600
タッチパネル 投影型静電容量方式
タッチ点数 最大10点

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET2202L-2UWA-0-BL-G(E351600)
外形寸法
527mm(W)×384mm(H)×193mm(D)(スタンド付き・チルト角0°時)
重量
約6.2kg(スタンド付き)、約4.3kg(スタンドなし)
本体色
ブラック
チルト角度
-5°~70°
電源
AC100~240V、50/60Hz
消費電力
48W(最大)
タッチパネル通信接続
USBタイプB(レセプタクル)
映像信号入力接続
アナログ:RGBミニD-Sub15ピン(メス)
デジタル:HDMIタイプA19ピン(メス)
USB接続
USBタイプB×1ポート(タッチパネル用)、USB 2.0タイプA×1ポート(ハブ用)、Micro USB×4ポート(オプション周辺機器用)
使用・保存温度範囲
使用時:0~40℃
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時:10~95%RH(結露なきこと)
耐衝撃性
タッチパネル面: IK06準拠
備考)複数サンプルの試験結果によるもので、製品の強度を保証するものではありません。
規格
VCCIクラスB、CCC、China RoHS、KC、e-Stand by、BSMI、BIS、FCC、UL、c-UL/CSA、IC、CE、RoHS、WEEE、UKCA、RCM、IEC62368-1
スピーカー
2W×2(ステレオ)

タッチパネル部

方式
投影型静電容量方式
タッチ点数
最大10点
タッチパネルドライバ
Windows 7以降の場合、インストール不要。ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバv6.8.0以上をご使用下さい。
表面処理
クリア(光沢)
通信
USB(コントローラ内蔵)

表示部

画面サイズ
21.5型
アスペクト比
16:9
液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
1920×1080
表示エリア
476.64mm(H)×268.11mm(V)
画素ピッチ
0.248mm(H)×0.248mm(V)
表示色
1677万色
輝度
225cd/㎡(タッチパネル装着時の標準値)
OSD
対応
映像入力
VGA、HDMI
アナログ同期信号
セパレート、コンポジット(H/V)、SOG
デジタル信号
HDMI 規格ver.1.3 準拠 HDCP 対応
コントラスト比
1000:1(標準値)
視野角
上下178°左右178°(コントラスト比10以上での標準値)

付属品

標準付属品
AC アダプタ(PN:E217485、DCケーブル長さ1.8m)
国内用電源ケーブル(PSE 適合、3ピン、長さ1.8m)
国内用3 ピン-2ピン電源プラグ変換アダプター(PSE適合)
アナログRGBケーブル(ミニD-sub15ピン、オス‐オス、長さ1.8m)
HDMIケーブル(長さ1.8m)
USBケーブル(フルスピードケーブル、タイプBプラグ-タイプAプラグ、長さ1.8m)
オーディオケーブル(長さ1.8m)
ケーブルタイ3本
M3ネジ2本
タッチモニター注意書き、クイックインストールガイド、EEI Labelおよびe-Standbyシール

モニターアーム

日本フォームサービスにて、弊社製品に対応するモニターアーム各種を取り扱っております。
詳しい製品情報やご購入につきましては、直接お問い合わせ下さい
