タッチパネル・システムズ株式会社

製品特長

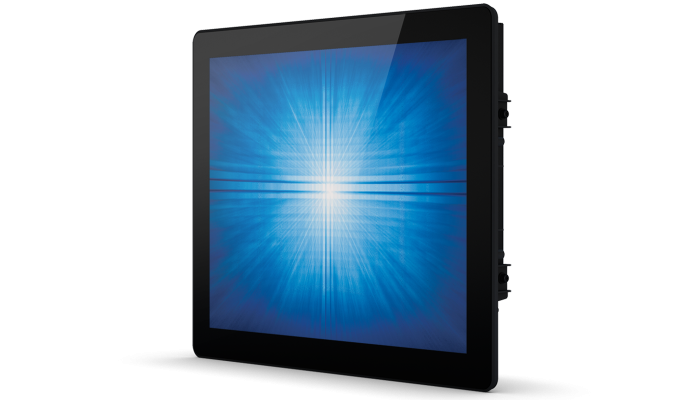

  • 解像度1280×1024の17.0型LCDパネルと5線式抵抗膜方式タッチパネルを内蔵した筐体に組込みやすいタッチモニター。
  • RS-232C接続タイプおよびUSB接続タイプのタッチコントローラ機能を内蔵。
  • UL、IECなどの安全規格、VCCI、FCCおよびCEマーキングなどのEMI規格に適合。
  • アナログRGBとDisplay PortおよびHDMIの映像信号に対応。
  • コンバーター(オプション)により産業機器で用いられるDC24V電源でも動作可能。
  • VESA physical mount 規格 75mmと100mmに準拠。(図面ダウンロード)
  • 産業用途を想定した長寿命設計。
    ・国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
    ・長寿命LEDバックライトを採用。(個別の仕様についてはお問い合わせ下さい。)
製品名 ET1790L-7CWB-1-ST-NPB-G
製品コード E326347
タッチパネル 5線式抵抗膜方式
タッチ点数 1点
※ ACアダプタは別売りです。詳細はこちら

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET1790L-7CWB-1-ST-NPB-G(E326347)
外形寸法
368.4mm(W)×306.4mm(H)×47.5mm(D) ※1mmのフロント面リップ凸部を除く
フロントベゼル:あり(ミニベゼル) ※ミニベゼルとは
重量
約3.6kg
電源
DC12V(AC アダプター使用時:AC100~240V、50/60Hz)
消費電力
24W(最大)
電源接続
AC アダプター用DC ジャック(5.50φ/ 2.10φ)
タッチパネル通信接続
USB タイプB(レセプタクル)
RS-232C(D-sub9ピン)
映像信号入力接続
アナログ:RGBミニD-sub15ピン(メス)
デジタル:Display Port 20ピン(メス)
デジタル:HDMIタイプA 19ピン(メス)
使用・保存温度範囲
使用時:0~40℃
保存時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時:10~95%RH(結露なきこと)
規格
VCCIクラスB、CCC、China RoHS、KC、BSMI、BIS、UL、FCCクラスB、c-UL、ICES-003クラスB、CEクラスB、RoHS、WEEE、UKCA、C-tickクラスB(RCM)、IEC62368-1
VESAマウント規格
75mm×75mmまたは100mm×100mm

タッチパネル部

方式
5線式抵抗膜方式
タッチ点数
1点
タッチパネルドライバ
各OSに対応した弊社ドライバのインストールが必要
表面処理
アンチグレア(非光沢)
通信
RS-232C及びUSB

表示部

画面サイズ
17.0型
アスペクト比
5:4
最大解像度
1280×1024
表示エリア
337.9mm(H)×270.3mm(V)(17.0型)
画素ピッチ
0.264mm(H)×0.264mm(V)
表示色
1677万色
輝度
200cd/㎡(タッチパネル装着時の標準値)
OSD
対応
アナログ同期信号
セパレート、コンポジット(H/V)、SOG
デジタル信号
Display Port ver1.1a準拠 DPCP対応
HDMI 規格ver.1.3 準拠 HDCP 対応
コントラスト比
1000:1(標準値)
視野角
上下160°、左右170°(コントラスト比10以上での標準値)
プラグアンドプレイ
VESA DDC2B 適合

付属品

標準付属品
アナログRGB ケーブル(ミニD-sub15 ピン、オス-オス、長さ1.8m)
USB ケーブル(タイプB プラグ-タイプA プラグ、長さ1.8m)
HDMI ケーブル(19 ピンオス-19 ピンオス、長さ1.8m)
RS-232C ケーブル(D-sub9 ピン、オス-メス、長さ1.8m、ストレート)
リモートOSDスイッチ(製品コード:E483757)
タッチモニタークイックスタートガイド及びタッチモニタ-説明書
側面取り付け用金具とネジ

対応OS

対応表示モード(プリセットモード)

解像度
垂直周波数(Hz)
720×400
70
640×480
60
800×500
60
800×600
56, 60
1024×768
60
1280×800
60
1280×1024
60
