タッチパネル・システムズ株式会社

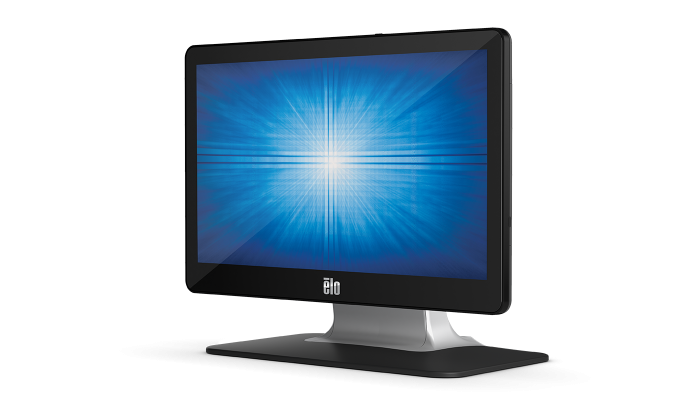

製品特長

  • タッチパネルは最大10点タッチに対応した投影型静電容量方式。
  • モニターは13.3型ワイドTFT-LCD(解像度1920×1080:フルHD)を採用。
  • フロントベゼルのない「ゼロベゼル」設計、薄型・軽量デザイン。
  • VESA Physical Mount規格 75mmに準拠。
  • UL、IEC等の安全規格、VCCIやCEマーキングなどのEMC規格に適合。
  • 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
製品名 ET1302L-2UWA-1-BL-G
製品コード E683204
タッチパネル 投影型静電容量方式
タッチ点数 最大10点

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET1302L-2UWA-1-BL-G(E683204)
外形寸法
326mm(W)×260mm(H)×150mm(D)(チルトスタンド取付け時 ※チルト角0°の場合)

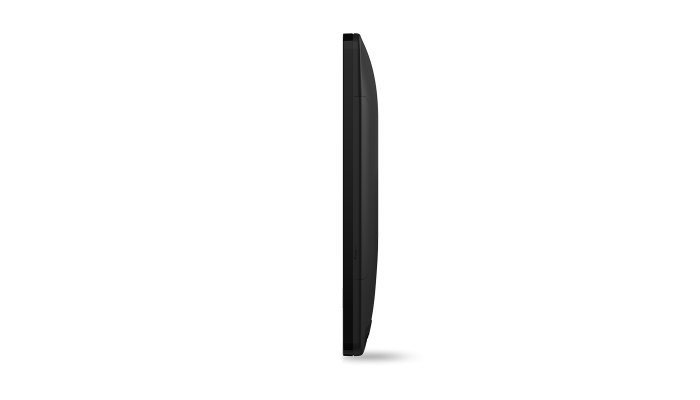

326mm(W)×211mm(H)×25mm(D)(チルトスタンド取外し時)
重量
約2.3kg(チルトスタント取付け時)、約1.2kg(チルトスタンド取外し時)
本体色
ブラック
チルト角度
-8~68°
電源
AC100~240V、50/60Hz
消費電力
36W(最大)
タッチパネル通信接続
USBタイプC(レセプタクル)
備考)デジタル映像信号、音声信号及び電源入力にも対応
映像信号入力接続
アナログ:Micro-HDMI、デジタル:HDMIタイプA
使用・保存温度範囲
使用時:0~40℃
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~95%RH(結露なきこと)
耐衝撃性
タッチパネル面: IK07準拠
備考)複数サンプルの試験結果によるもので、製品の強度を保証するものではありません。
規格
VCCIクラスB、CCC、China RoHS、KC、BSMI、UL、FCCクラスB、c-UL/CSA、IC、CE、RoHS、WEEE、UKCA、RCM、CoC(NOM)、IEC62368-1
保証
3年間
スピーカー
最大1W(ステレオ)

タッチパネル部

方式
投影型静電容量方式
タッチ点数
最大10点
タッチパネルドライバ
Windows 7以降の場合、インストール不要。ただし、マウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバをご使用下さい。
表面処理
アンチグレア
通信
USB(コントローラ内蔵)

表示部

画面サイズ
13.3型
アスペクト比
16:9
液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
1920×1080
表示エリア
293.76mm(H)×165.24mm(V)(13.3型)
画像ピッチ
0.153mm(H)×0.153mm(V)
表示色
1620万色
輝度
270cd/㎡(タッチパネル装着時の標準値)
OSD
対応
映像入力
アナログVGA ※コネクタ形状はMicro-HDMI、オプション(別売り)品のVGAケーブルが必要
HDMI
アナログ同期信号
セパレート、コンポジット(H/V)、SOG
デジタル信号
HDMI:HDMI 規格ver.1.3 準拠 HDCP 対応
USB-C: USB 3.0 DisplayPort Alternate Mode 対応
コントラスト比
800:1(標準値)
視野角
上下170°、左右170°(コントラスト比10以上での最低値)

付属品

標準付属品
AC アダプタ(PSE 適合、C6インレット)
国内用電源ケーブル(PSE適合、3ピン、長さ1.8m、IEC60320-1 C5コネクタ)
国内用3ピン-2ピン電源プラグ変換アダプター(PSE適合)
USBケーブル(USBタイプC-USBタイプA、長さ1.8m)
HDMIケーブル(両端HDMIタイプA、長さ1.8m)
クイックインストールガイド、注意書きおよび欧州エネルギーラベル(地域別)各1式
結束タイ 3本
M3 ネジ 2個(ケーブルカバー固定用皿ネジ)

壁掛け金具

日本フォームサービスにて、弊社製品に対応する金具各種を取り扱っております。
詳しい製品情報やご購入につきましては、日本フォームサービスに直接お問い合わせ下さい。

モニターアーム

日本フォームサービスにて、弊社製品に対応するモニターアーム各種を取り扱っております。
詳しい製品情報やご購入につきましては、直接お問い合わせ下さい。
