タッチパネル・システムズ株式会社

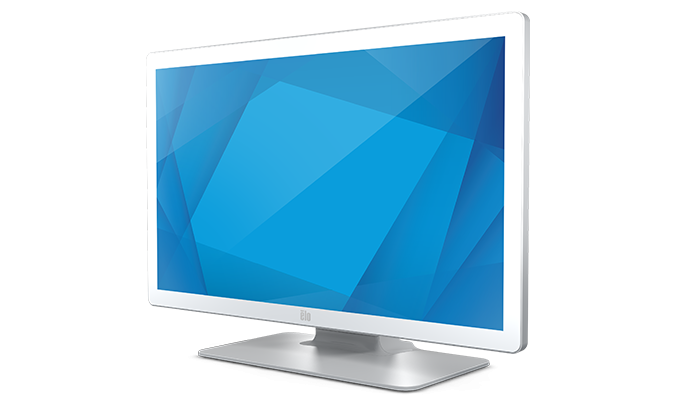

製品特長

  • タッチパネルは最大10点タッチに対応した投影型静電容量方式。
  • タッチスルーに設定変更することにより、手袋越しのタッチ操作が可能。
  • モニターは27.0型ワイドTFT-LCDを採用、チルトスタンドを取外しても使用可能。VESA physical mount 規格 100mmに対応。(図面ダウンロード)
  • フロントベゼルのない「ゼロベゼル」設計。
  • 医療用安全規格(IEC60601-1)、ULなどの安全規格、VCCI、FCC 及びCEマーキングなどのEMI 規格に適合。
  • タッチパネルはUSBおよびRS-232C通信に対応。
    (注:RS-232Cで使用する場合、専用のオプションケーブルが必要)
  • 医用画像システムに関する国際標準規格DICOMに適合。
  • 防塵防水に関して、IP54に準拠。
  • 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
製品名 ET2703LM-2UWB-1-WH-G
製品コード E659793
タッチパネル 投影型静電容量方式
タッチ点数 最大10点※(タッチスルー設定時は2点)
※タッチパネル通信がUSB接続の場合のタッチ点数。RS-232C接続の場合は最大2点(タッチスルー設定時も2点)。

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET2703LM-2UWB-1-WH-G(E659793)
外形寸法
648mm(W)×451mm(H)×233mm(D)(スタンド付き・チルト角0°時)
重量
約10.3kg(スタンド付き)、約7.1kg(スタンドなし)
本体色
ホワイト
チルト角度
-5°~70°
電源
AC100~240V、50/60Hz
消費電力
48W(最大)
タッチパネル通信接続
USBタイプB(レセプタクル)
RS-232C ミニD-Sub15ピン(メス)
注)RS-232Cで使用する場合、一般的なRS-232Cケーブル(D-sub9ピン、オス‐オス)は使用できません。専用のオプションケーブル(E810917)をご使用ください。
映像信号入力接続
アナログ:RGBミニD-Sub15ピン(メス)
デジタル:HDMIタイプA19ピン(メス)
USB接続
USBタイプB×1ポート(タッチパネル用)、USB 2.0タイプA×1ポート(ハブ用)、Micro USB×4ポート(オプション周辺機器用)
使用・保存温度範囲
使用時:0~40℃
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時:10~95%RH(結露なきこと)
耐衝撃性
タッチパネル面: IK06準拠
備考)複数サンプルの試験結果によるもので、製品の強度を保証するものではありません。
規格
VCCIクラスB、CCC、China RoHS、KC、BSMI、BIS、ANSI/AAMI ES60601-1、FCC Part 15、UL、CAN/CSA C22.2 No.60601-1、ICES-3、c-UL、EN 60601-1-2、CE、RoHS、WEEE、UKCA、RCM、EAC、IEC60601-1、IEC62368-1、IP54(準拠)
スピーカー
2W×2(ステレオ)

タッチパネル部

方式
投影型静電容量方式
通信
USBおよびRS-232C
タッチ点数
USB接続の場合
最大10点(タッチスルー設定時は2点)

RS-232C接続の場合
最大2点(タッチスルー設定時も2点)
タッチパネルドライバ
USB接続の場合
Windows 7以降の場合、インストール不要。ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバv6.9.24以上をご使用下さい。

RS-232C接続の場合
デジタイザードライバv7.0.1以上をご使用下さい。
表面処理
アンチグレア(非光沢)

表示部

画面サイズ
27.0型
アスペクト比
16:9
液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
1920×1080
表示エリア
597.6mm(H)×336.15mm(V)
画素ピッチ
0.311mm(H)×0.311mm(V)
表示色
1677万色
輝度
270cd/㎡(タッチパネル装着時の標準値)
DICOM対応
DICOM Part 14
備考)DICOM用途以外で使用する場合は、OSD設定の色表示をDICOM以外の「ユーザープリセット」などに変更してください。変更方法はユーザーマニュアルをご参照ください。
OSD
対応
映像入力
VGA、HDMI
コントラスト比
1000:1(標準値)
視野角
上下178°左右178°(コントラスト比10以上での標準値)

付属品

標準付属品
AC アダプタ(PN:E323104、PSE 適合、DCケーブル長さ1.8mあるいは同等品) 1個
国内用電源ケーブル(PSE 適合、3ピン、C13コネクタ、長さ1.8m) 1本
アナログRGBケーブル(ミニD-sub15ピン、オス‐オス、長さ1.8m) 1本
HDMIケーブル(HDMIタイプAオス‐オス、長さ1.8m)1本
USBケーブル(フルスピードケーブル、タイプBプラグ-タイプAプラグ、長さ1.8m) 1本
オーディオケーブル(3.5mmジャック、長さ1.8m) 1本
ケーブルタイ  3本
M3ネジ  2本
タッチモニター注意書き、クイックインストールガイド、EEI ラベル(地域別)各1式
DICOMキャリブレーションシート 1枚

モニターアーム

日本フォームサービスにて、弊社製品に対応するモニターアーム各種を取り扱っております。
詳しい製品情報やご購入につきましては、直接お問い合わせ下さい。

対応OS

各種資料/図面ダウンロード

ユーザーマニュアル
ダウンロード
保守サービス対象製品
保守サービスに関して
タッチパネル・ドライバ
ダウンロードページへ
バーチャルショールーム
バーチャルショールームへ

【免責事項】
本製品について、お客様が医療またはヘルスケア分野におけるアプリケーション用途での商品化、販売、または使用を意図されている場合、 お客様の責任において、当該製品がお客様の意図した用途に対して十分かつ適切であり、また欧州連合医療機器指令、米国連邦食品・医薬品・ 化粧品法、または米国食品医薬品局(FDA)の規制を含めたすべての関連法律、規制、条例および規格に適合していることをご判断下さい。 また、その場合、本製品に要求される市場での許認可を含めて必要とされるすべての規制認可を取得し、維持することはお客様の責任となることを ご理解下さい。

Elo Touch Solutionsおよびその関連会社のタッチパネル・システムズ株式会社は、本製品につき、医療・ヘルスケアのアプリケーション向け としての安全性や効果、妥当性に問題がないかどうかについては、FDAやその他の政府機関、地方自治体、公共機関による裁定・判断を要請したことは ありません。従いまして、本製品を医療・ヘルスケア用途向けに評価または使用する意図があるお客様は、ご自身の医療に関するまたは法的な判断に 基づくことが求められており、Elo Touch Solutionsおよびその関連会社のタッチパネル・システムズ株式会社は、 その件につきいっさい関知しませんことをご理解下さい。
