製品特長

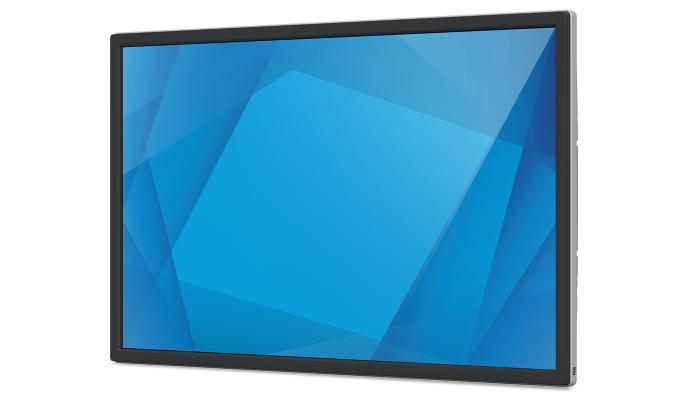

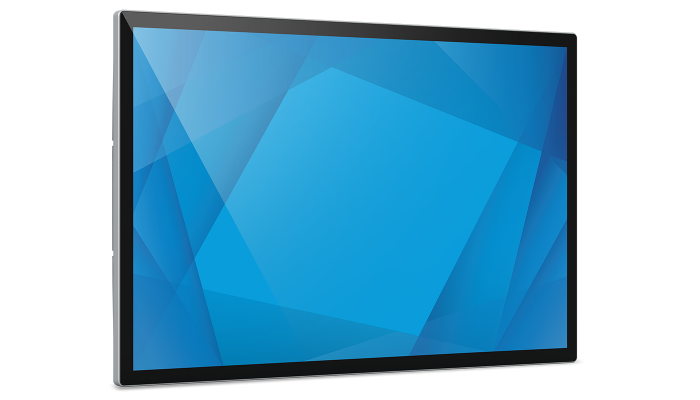

  • デジタルサイネージ用途に最適な大型ワイドタッチモニター。
  • モニターは最大解像度3840×2160の4K UHD対応50型ワイドTFT-LCDを採用。
  • 縦表示・横表示いずれにも対応し、壁掛けも可能。VESA 400mm×400mmに対応。(図面ダウンロード)
  • タッチパネルは投影型静電容量方式または赤外線走査方式を採用。
  • 投影型静電容量方式はタッチスルーに設定変更することにより、手袋越しのタッチ操作が可能。
  • USB-C、HDMIおよびDisplay Portの映像信号に対応。
  • UL 等の安全規格、VCCIやCEマーキング等のEMC規格に適合。
  • 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
  • タッチパネル面の耐衝撃性については、IK07準拠。
    備考)複数サンプルの試験結果によるもので、製品の強度を保証するものではありません。
  • BrightSignなど他社製サイネージプレイヤーでも利用可能。(動作検証済みハードウェア)
製品名 ET5053L-2UWA-0-MT-ZB-GY-G ET5053L-9UWA-0-MT-GY-G
製品コード E666042 E666224
タッチパネル 投影型静電容量方式 赤外線走査方式
タッチ点数 最大40点(タッチスルー設定時は2点) 最大20点

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET5053L-2UWA-0-MT-ZB-GY-G(E666042)
ET5053L-9UWA-0-MT-GY-G(E666224)
外形寸法
ET5053L-2UWA-0-MT-ZB-GY-G
1162.1mm(W)×682.7mm(H)×62.0mm(D)
フロントベゼル:なし

ET5053L-9UWA-0-MT-GY-G
1162.1mm(W)×682.7mm(H)×71.8mm(D)
フロントベゼル:あり(凹部の高さは10.3mm)
重量
ET5053L-2UWA-0-MT-ZB-GY-G
約28kg

ET5053L-9UWA-0-MT-GY-G
約28kg
本体色
ブラック
電源
AC100~240V、50/60Hz
消費電力
99W(Typ.)
タッチパネル通信接続
USB タイプC(レセプタクル)
インターフェース
・HDMIタイプA×2: 映像および音声入力
・USB-C×1: タッチパネル通信、映像および音声入力
・Display Port(20ピン)×1: 映像および音声入力
・RJ-45×1: リモートOSD
・3.5φステレオミニジャック(3.5φ): a)オーディオ出力、b)シリアル通信(MDC用)
・Micro USB 2.0×4: 弊社周辺機器用
使用・保存温度範囲
使用時:0~40℃(表示面が上向きの場合は0~35℃。チルト角度は-15°~90°の間で使用して下さい。)
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~95%RH(結露なきこと)
耐衝撃性
タッチパネル面: IK07準拠
備考)複数サンプルの試験結果によるもので、製品の強度を保証するものではありません。
規格
VCCIクラスA、電気用品安全法(テレビジョン受信機として)、CCC、China RoHS、KC、RCM、BIS、FCC、UL、c-UL/CSA、IC、CE、RoHS、WEEE、UKCA、IEC62368-1、国際エネルギースター8.0
保証
3年間
スピーカー
8W×2
VESAマウント規格
400mm×400mm

タッチパネル部

方式
ET5053L-2UWA-0-MT-ZB-GY-G
投影型静電容量方式

ET5053L-9UWA-0-MT-GY-G
赤外線走査方式
タッチ点数
ET5053L-2UWA-0-MT-ZB-GY-G
最大40点(タッチスルー設定時は2点)

ET5053L-9UWA-0-MT-GY-G
最大20点
タッチパネルドライバ
Windows 7以降の場合インストール不要。
※ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバver7.1.0以上(投影型静電容量方式の場合)またはver6.4.3以上(赤外線走査方式の場合)をご使用下さい。
表面処理
クリア(光沢)
通信
USB

表示部

画面サイズ
50型
アスペクト比
16:9
液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
3840×2160
表示エリア
1095.84mm(H)×616.41mm(V)(50型)
画素ピッチ
水平0.0951mm、垂直0.2854mm
表示色
約10.7億色
輝度
ET5053L-2UWA-0-MT-ZB-GY-G
430cd/㎡(タッチパネル装着時の標準値)

ET5053L-9UWA-0-MT-GY-G
450cd/㎡(タッチパネル装着時の標準値)
OSD
対応
映像入力
HDMI、Display Port、USB-C
デジタル信号
・HDMI 規格ver.2.0準拠 HDCP2.2 対応
・Display Port ver1.4準拠 DPCP対応
・USB-C: USB 3.0 DisplayPort Alternate Mode対応
コントラスト比
4000:1(標準値)
視野角
上下178°左右178°(コントラスト比10以上での標準値)
プラグアンドプレイ
VESA DDC2B 適合(表示機能)
備考)DDC/CIに関しては、VESA MCCS V2.0以上準拠

付属品

標準付属品
・ACケーブル(3ピン、長さ1.8m、IEC60320-1 C13コネクタ、PSE適合、黒) 1本
・3P-2Pアダプタ(PSE) 1個
・HDMI 2.0ケーブル(タイプAプラグ‐タイプAプラグ、1.8m) 1本
・USBケーブル(タイプAプラグ-タイプCプラグ、長さ1.8m) 1本
・MDC用シリアルケーブル(3.5mm オス–シリアルD-sub 9ピンメス、長さ1.8m) 1本
・注意書き(日本語) 1部
・クイックインストールガイド(英語) 1部
・欧州用EEIラベル 一式(地域別)

壁掛け金具/スタンド

エスディエス、ハヤミ工産、日本フォームサービスにて、弊社製品に対応する金具、スタンド各種を取り扱っております。
エスディエス株式会社
ハヤミ工産株式会社
日本フォームサービス株式会社
詳しい製品情報やご購入につきましては、各社に直接お問い合わせ下さい。

キオスクパートナー

サービスパートナー

対応OS

各種資料/図面ダウンロード

ユーザーマニュアル
ダウンロード
保守サービス対象製品
保守サービスに関して
タッチパネル・ドライバ
ダウンロードページへ
動作検証済みハードウェア
動作検証済みハードウェアページへ
バーチャルショールーム
バーチャルショールームへ
製品比較表
製品比較表ページへ

・荷時期により、パッケージ内容の一部が変更になることがございますのでご注意ください。
・製品の仕様および外観は予告なく変更する場合があります。
・写真は一部合成をしています。
