タッチパネル・システムズ株式会社

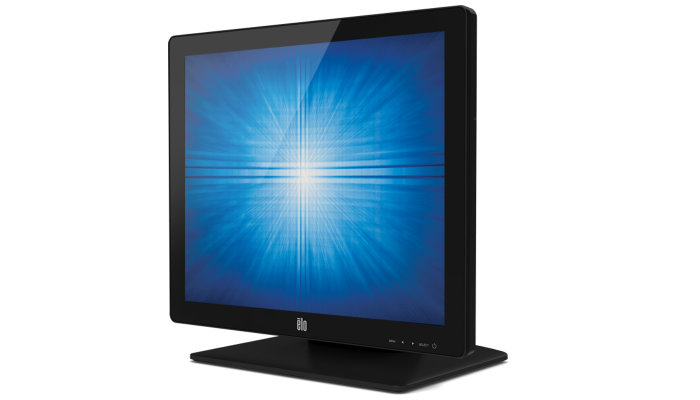

製品特長

  • タッチパネルは耐久性に優れ入力方法を選ばず操作可能な5線式抵抗膜方式(ゼロベゼル)、または美しい画像と優れた耐久性・信頼性を誇る超音波表面弾性波方式から選択可能。
  • モニターは最大解像度1280×1024の17.0型TFT-LCDを採用。チルトスタンドを取り外しても使用可能。(VESA Physical Mount規格 75mmに対応)
  • タッチパネルはRS-232C接続タイプとUSB接続タイプを選択可能。
  • UL、c-UL 等の安全規格、VCCI、FCC 及びCEマーキングなどのEMI 規格に適合。
  • 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
製品名 ET1717L-7CWB-1-BL-ZB-G ET1717L-7CWB-1-WH-ZB-G ET1717L-8CWB-1-WH-G
製品コード E649473 E679434 E214112
タッチパネル 5線式抵抗膜方式(ゼロベゼル) 5線式抵抗膜方式(ゼロベゼル) 超音波表面弾性波方式
タッチ点数 1点 1点 1点

3年間の無償保証を提供

タッチパネル・システムズでは、弊社出荷日より3年間の無償保証を提供しています。
保証期間内に発生した故障は無償で修理を行います。
詳しくはこちら

製品仕様

一般仕様

製品名
ET1717L-7CWB-1-BL-ZB-G(E649473)
ET1717L-7CWB-1-WH-ZB-G(E679434)
ET1717L-8CWB-1-WH-G(E214112)
外形寸法(チルトスタンド取付け時)
392(W)mm×362(H)mm×215(D)mm(チルト角0°時)
外形寸法(チルトスタンド取付け時)
ET1717L-7CWB-1-BL-ZB-G / ET1717L-7CWB-1-WH-ZB-G
392(W)mm×327(H)mm×55(D)mm ※奥行きは背面の6.5mmの凸部を含む
フロントベゼル:なし

ET1717L-8CWB-1-WH-G
392(W)mm×327(H)mm×61(D)mm ※奥行きは背面の6.5mmの凸部を含む
フロントベゼル:あり
重量
約5.4kg(チルトスタンド取付け時)、約3.5kg(チルトスタント取外し時)
本体色
ET1717L-7CWB-1-BL-ZB-G
ブラック

ET1717L-7CWB-1-WH-ZB-G / ET1717L-8CWB-1-WH-G
ホワイト
チルト角度
-5~70°
電源・消費電力
AC100V~240V、50/60Hz・30W(最大)
電源入力接続
ACインレット(3 ピンIEC60320-1 C6)あるいは DC ジャック(5.5φ/2.1φ)
タッチパネル通信接続
USB タイプB(レセプタクル)、RS-232C(D-sub9ピン)
映像信号入力接続
アナログ:RGB ミニD-Sub15ピン(メス)、デジタル:HDMIタイプA(レセプタクル)
使用・保存温度範囲
使用時:0~40℃
保存時及び輸送時:-20~60℃
使用・保存湿度範囲
使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~90%RH(結露なきこと)
規格
VCCIクラスB、CCC、China RoHS、BSMI、KC、UL、FCC Part 15クラスB、c-UL(CSA)、ICES-003クラスB、CEクラスB、RoHS、WEEE、UKCA、C-tickクラスB(RCM)、IEC62368-1
保証
3年間
スピーカー
なし

タッチパネル部

方式
ET1717L-7CWB-1-BL-ZB-G / ET1717L-7CWB-1-WH-ZB-G
5線式抵抗膜方式(ゼロベゼル)

ET1717L-8CWB-1-WH-G
超音波表面弾性波方式
タッチ点数
1点
表面処理
アンチグレア
通信
RS-232C及びUSB(コントローラ内蔵)

表示部

画面サイズ
17.0型
液晶表示(駆動)方式
TFTアクティブマトリックス方式
最大解像度
1280×1024
表示エリア
337.9mm(H)×270.3mm(V)(17.0型)
画素ピッチ
0.264mm(H)×0.264mm(V)
表示色
1677万色
輝度
ET1717L-7CWB-1-BL-ZB-G / ET1717L-7CWB-1-WH-ZB-G
200cd/㎡(タッチパネル装着時の標準値)

ET1717L-8CWB-1-WH-G
225cd/㎡(タッチパネル装着時の標準値)
アナログ同期信号入力
セパレート、コンポジット(H/V)、SOG
デジタル信号
HDMI: HDMI 規格ver.1.4 準拠 HDCP 対応
OSD
対応
対応周波数
水平:31~80kHz、垂直:56~75Hz
※同期信号が上記範囲内でも、表示可能信号モード以外では正常に表示できない場合があります。詳細はお問い合わせください。
コントラスト比
1000:1(標準値)
視野角
上下160°、左右170°(コントラスト比10以上での標準値)
プラグアンドプレイ
VESA DDC2B 適合

付属品

標準付属品
国内用電源ケーブル(PSE適合、3ピン、長さ1.8m、IEC60320-1 C5コネクタ) 1本
国内用3ピン-2ピン電源プラグ変換アダプター(PSE適合) 1個
アナログRGBケーブル(ミニD-sub15ピン、オス-オス、長さ1.8m) 1本
HDMIケーブル(タイプAプラグ‐タイプAプラグ、長さ1.8m) 1本
USBケーブル(タイプBプラグ-タイプAプラグ、長さ1.8m) 1本
クイックインストールガイド(英語版) 1部
注意書き 1部
フィラー1枚及びVESAマウント固定用M4なべ頭ネジ 4本
EEIラベル(欧州エネルギー効率ラベル) 2 枚 備考)同梱されていない場合もあります。
注)RS-232Cケーブルは付属しておりません。
